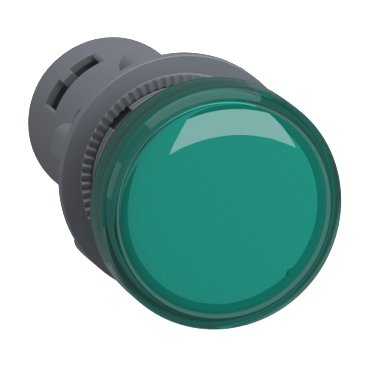

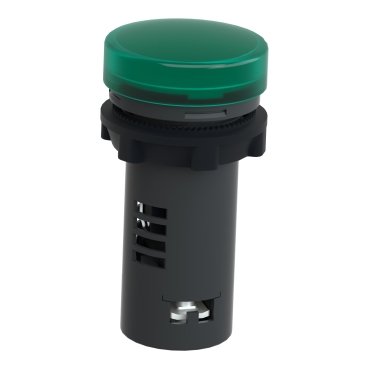

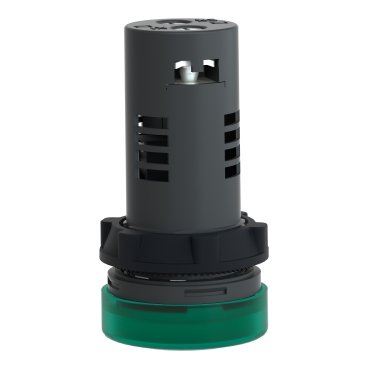

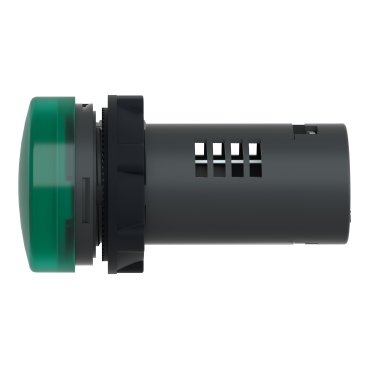

| Gamme de produit | Easy Harmony XA2 |
|---|---|
| Type de produit ou équipement | Voyant monolithique |
| Nom de l’appareil | XA2 |
| Diamètre de fixation | 22,5 mm |
| Forme de la tête de l’unité de signalisation | Rond |
| Couleur de la capsule | Vert |
| Source lumineuse | LED |
| Culot de lampe | LED intégrée |
| [Us] tension d’alimentation | 220…230 V CA/CC 60 Hz |
| Description des bornes ISO n°1 | (X1-X2)PL |
| Montage de l’appareil | Trou de fixation 22,3 +0.4/0 se conformer à CEI 60947-5-1 |
| Entraxe de fixation | = 30 x 40 mm (support) métal – épaisseur: 1…6 mm = 30 x 40 mm (support) plastique – épaisseur: 2…6 mm |
| Mode de fixation | Écrou de fixation sous la tête couple recommandé: 2,2 N.m (- 10…10 %) |
| Marquage | EAC CCC |
| [Us] tension d’alimentation | 220…230 V |
| Mode de raccordement | Borniers à vis-étrier, = 2 x 1,5mm² avec embout se conformer à CEI 60947-5-1 Borniers à vis-étrier, 1 x 0,5…1 x 2,5 mm² sans embout se conformer à CEI 60947-5-1 |
| Couple de serrage | 0,8…1 N.m se conformer à CEI 60947-5-1 |
| Forme de la tête de vis | Transversal compatible avec cruciforme Philips n° 2 tournevis Hémisphérique compatible avec plat Ø 5,5 mm tournevis Hémisphérique compatible avec plat Ø 5,5 mm tournevis |
| [Ui] tension assignée d’isolement | 400 V (degré de pollution 3) se conformer à CEI 60947-5-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-5-1 |
| Type de signalisation | 86/188/EEC |
| Limites de la tension d’alimentation | 0,8…1,2 V CA/CC |
| Consommation électrique | = 20 mA |
| Durée de vie | 40000 H état électrique modifié par F/O |
| Hauteur | 29 mm |
| Largeur | 29 mm |
| Profondeur | 53 mm |
| Poids du produit | 0,02 kg |
| Température ambiante de stockage | -40…70 °C |
| Température ambiante de fonctionnement | -25…70 °C |
| Catégorie de surtension | Classe II conforming to CEI 536 |
| Degré de protection IP | IP66 conforming to CEI 60536 |
| Tenue aux chocs IK | IK06 |
| Normes | CEI 60947-5-1 CEI 60947-5-1 GB 14048.5 GB 14048.1 CEI 60536 CEI 55011 |
| Certifications du produit | CSA CCC |
| Tenue aux vibrations | 5 gn (f= 12…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 30 gn (durée = 11 ms) pour en contact se conformer à CEI 60068-2-6 |
Produits similaires
-

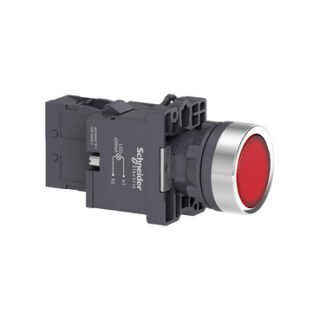

SCHNEIDER Bouton poussoir a voyant arrêt rouge 220V – XA2EW34M1
