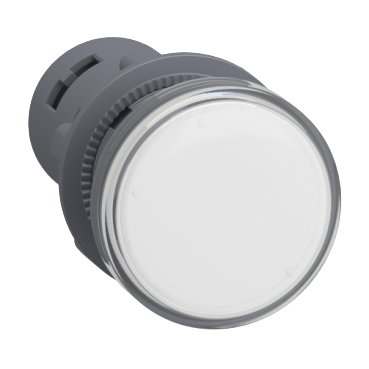

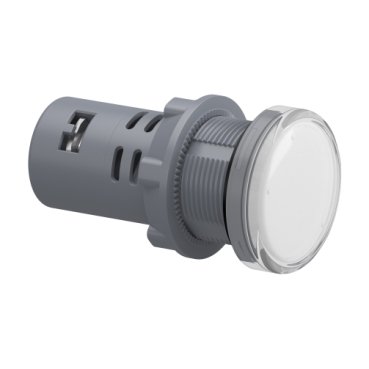

| Gamme de produit | Easy Harmony XA2 |
|---|---|
| Type de produit ou équipement | Voyant monolithique |
| Nom de l’appareil | XA2 |
| Diamètre de fixation | 22,5 mm |
| Forme de la tête de l’unité de signalisation | Rond |
| Couleur de la capsule | Blanc |
| Source lumineuse | LED |
| Culot de lampe | LED intégrée |
| [Us] tension d’alimentation | 220…230 V CA/CC 60 Hz |

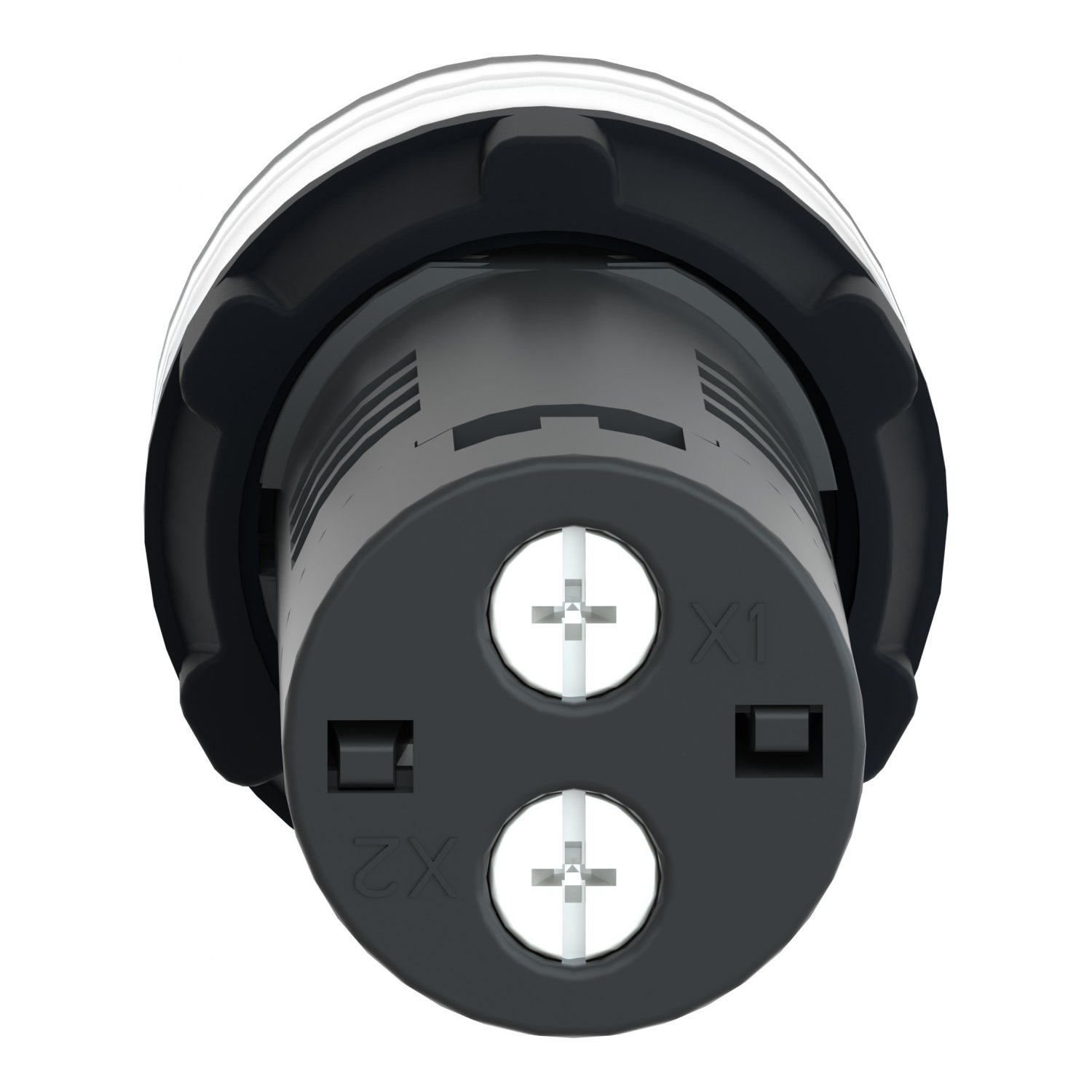

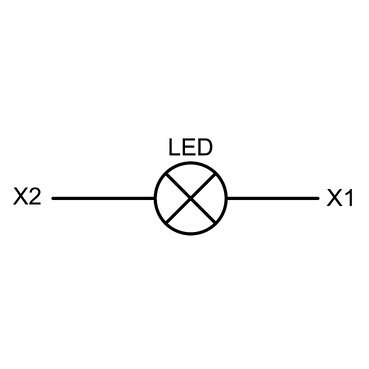

| Description des bornes ISO n°1 | (X1-X2)PL |

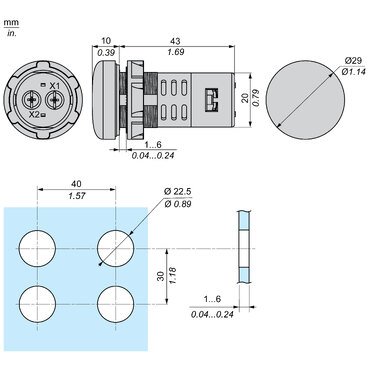

| Montage de l’appareil | Trou de fixation 22,3 +0.4/0 se conformer à CEI 60947-5-1 |
| Entraxe de fixation | = 30 x 40 mm (support) métal – épaisseur: 1…6 mm = 30 x 40 mm (support) plastique – épaisseur: 2…6 mm |
| Mode de fixation | Écrou de fixation sous la tête couple recommandé: 2,2 N.m (- 10…10 %) |
| Marquage | CCC EAC |
| [Us] tension d’alimentation | 220…230 V |
| Mode de raccordement | Borniers à vis-étrier, = 2 x 1,5mm² avec embout se conformer à CEI 60947-5-1 Borniers à vis-étrier, 1 x 0,5…1 x 2,5 mm² sans embout se conformer à CEI 60947-5-1 |
| Forme de la tête de vis | Transversal compatible avec cruciforme Philips n° 2 tournevis Hémisphérique compatible avec plat Ø 5,5 mm tournevis Hémisphérique compatible avec plat Ø 5,5 mm tournevis |
| [Ui] tension assignée d’isolement | 400 V (degré de pollution 3) se conformer à CEI 60947-5-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-5-1 |
| Type de signalisation | 86/188/EEC |
| Limites de la tension d’alimentation | 0,8…1,2 V CA/CC |
| Consommation électrique | = 20 mA |
| Durée de vie | 40000 H état électrique modifié par F/O |
| Hauteur | 29 mm |
| Largeur | 29 mm |
| Profondeur | 53 mm |
| Poids du produit | 0,02 kg |
| Température ambiante de stockage | -40…70 °C |
| Température ambiante de fonctionnement | -25…70 °C |
| Catégorie de surtension | Classe II conforming to CEI 536 |
| Degré de protection IP | IP66 conforming to CEI 60536 |
| Tenue aux chocs IK | IK06 |
| Normes | GB 14048.5 CEI 60947-5-1 CEI 60947-5-1 GB 14048.1 CEI 60536 CEI 55011 |
| Certifications du produit | CSA CCC |
| Tenue aux vibrations | 5 gn (f= 12…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 30 gn (durée = 11 ms) pour en contact se conformer à CEI 60068-2-6 |
Produits similaires
-
SCHNEIDER Block de contacte 1NO – ZA2EE101
300 DARef: ZA2EE101En Stock
Gamme de produits Easy Harmony XA2 Type de produit ou de composant Bloc de contact Nom abrégé de l’appareil ZA2E Opération de contact Rupture lente Type de bloc de contact Célibataire Utilisation des contacts Contacts standards Ouverture positive Sans Durabilité mécanique 1500000 cycles Connexions – bornes , <= 2 x 1,5 mm² conforme à la …
Ajouter au panierMarque -
POTRIC Voyant volt 220v jaune – 2732-3
400 DARef: 2732-3En Stock
Nom de marque Potric Diamètre de montage 22mm Plage de mesure de courant 220v Gamme de compatibilité de fréquence 50-60 Hz La couleur Vert Jaune Rouge Bleu Blanc La précision 2 % ± une Résolution d’affichage 1A Taux d’échantillonnage Environ 1 fois/s Circuit d’entrée de la perte de puissance <2 VA Aucun signal d’entrée truc message …
Ajouter au panierMarque -
SCHNEIDER Bouton lumineux Ø22 bleu LED intégrée 220V – XA2EVM6LC
510 DARef: XA2EVM6LCEn StockGamme de produits Easy Harmony XA2 Type de produit ou de composant veilleuse monolithique Nom abrégé de l’appareil XA2 Diamètre de montage 22,5 mm Forme de la tête de l’unité de signalisation Rond Couleur du capuchon/opérateur ou de la lentille Bleu Source de lumière DIRIGÉ Culot de l’ampoule LED intégrée [Us] tension d’alimentation nominale 220…230 …
SCHNEIDER Bouton lumineux Ø22 bleu LED intégrée 220V – XA2EVM6LCRead More
Ajouter au panierMarque -

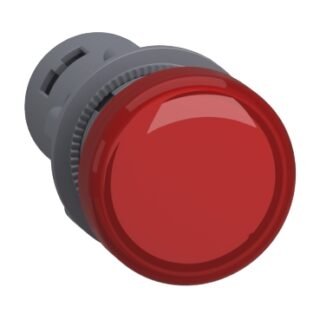

SCHNEIDER Bouton lumineux Ø22 rouge LED intégrée 220V – XA2EVM4LC
