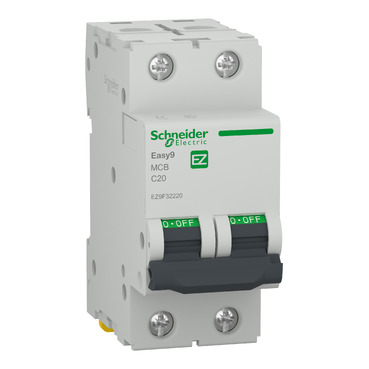

| Gamme | Easy9 |
|---|---|
| Application | Protection |
| Type de produit ou équipement | Disjoncteur miniature |
| Pôles | 2P |
| Nombre de pôles protégés | 2 |
| In courant assigné d’emploi | 20 A |
| Type de réseau | CA |
| Type de déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | 4500 A Icn à 400 V CA 50 Hz conforme à CEI 60898-1 4500 A Icn à 230 V CA 50 Hz conforme à CEI 60898-1 |
| Aptitude au sectionnement | CA conforme à CEI 60898-1 |
| Fréquence du réseau | 2 phases |
| [Ue] tension assignée d’emploi | 400 V CA 50 Hz |
| Déclenchement magnétique | 5,,,10 x In |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Coupure pleinement apparente | Mode commutation régulée |
| Type de commande | Par maneton |
| Signalisation locale | Sans |
| Mode d’installation | Encliquetable |
| Support de montage | Montage direct sur tiges de verrouillage |
| Pas de 9 mm | 4 |
| Hauteur | 82 mm |
| Largeur | 36 mm |
| Profondeur | 74 mm |
| Durée de vie mécanique | 10000 cycle |
| Durée de vie électrique | 4000 cycle |
| Raccordement | Borne du type à cage (haut ou bas) 1…25 mm² rigide Borne du type à cage (haut ou bas) 1…16 mm² souple |
| Couple de serrage | 2 N.m haut ou bas |
| Protection différentielle | Sans |
| Normes | CEI 60898-1 |
| Degré de protection IP | IP20 IP40 (boîtier modulaire) |
| Tropicalisation | 2 se conformer à CEI 60364-8-1 |
| Humidité relative | 95 % à 55 °C |
| Température de l’air ambiant en fonctionnement | -25…60 °C |
| Température ambiante de stockage | -40…85 °C |
