| Gamme | Acti9 |
|---|---|

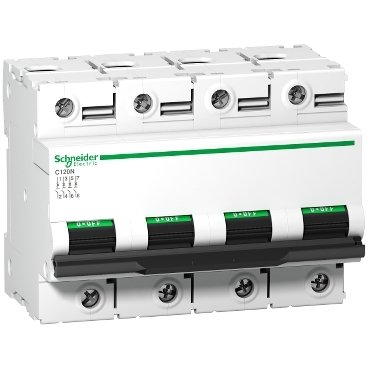

| Nom du produit | Acti 9 C120 |
| Type de produit ou équipement | Disjoncteur miniature |
| Nom de l’appareil | C120N |
| Application | Protection, surveillance et contrôle des équipements |
| Description des pôles | 4P |
| Nombre de pôles protégés | 4 |
| In courant assigné d’emploi | 80 A à 30 °C |
| Type de réseau | CA |
| Type de déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Pouvoir de coupure | 10000 A Icn à 230…400 V CA 2 phases conforme à EN/CEI 60898-1 6 kA Icu à 440 V CA 2 phases conforme à EN/CEI 60947-2 Annexe H 20 kA Icu à 220…240 V CA 2 phases conforme à EN/CEI 60947-2 Annexe H 10 kA Icu à 380…415 V CA 2 phases conforme à EN/CEI 60947-2 Annexe H 10 kA Icu à <= 500 V CC conforme à EN/CEI 60947-2 Annexe H |
| Aptitude au sectionnement | CA conforme à CEI 60947-6-2 |
| Normes | EN/CEI 60898-1 EN/CEI 60947-2 Annexe H |
| Certifications du produit | EAC |
| Fréquence du réseau | 2 phases |
| [Ue] tension assignée d’emploi | 380…415 V CA 2 phases <= 500 V CC 220…240 V CA 2 phases 440 V CA 2 phases 230…400 V CA 2 phases |
| Déclenchement magnétique | 5,,,10 x In |
| [Ics] pouvoir assigné de coupure de service | 7500 A 75 % se conformer à EN/CEI 60898-1 – 230…400 V CA 2 phases 4,5 kA 75 % se conformer à EN/CEI 60947-2 Annexe H – 440 V CA 2 phases 7,5 kA 75 % se conformer à EN/CEI 60947-2 Annexe H – 380…415 V CA 2 phases 15 kA 75 % se conformer à EN/CEI 60947-2 Annexe H – 220…240 V CA 2 phases 10 kA 100 % se conformer à EN/CEI 60947-2 Annexe H – <= 500 V CC |
| Classe de limitation | 3 se conformer à EN/CEI 60947-2 Annexe H |
| [Ui] tension assignée d’isolement | 500 V CA 2 phases se conformer à EN/CEI 60947-2 Annexe H |
| [Uimp] tension assignée de tenue aux chocs | 6 kV conforme à EN/CEI 60947-2 Annexe H |
| Coupure pleinement apparente | Mode commutation régulée |
| Type de commande | Par maneton |
| Signalisation locale | Indication ON/OFF |
| Mode d’installation | Encliquetable |
| Support de montage | Rail DIN symétrique 35 mm |
| Compatibilité des répartiteur, peigne, jeu de barres | OUI |
| Pas de 9 mm | 12 |
| Hauteur | 81 mm |
| Profondeur | 73 mm |
| Largeur | 108 mm |
| Poids du produit | 0,82 kg |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycle |
| Durée de vie électrique | 5000 cycle conforme à CEI 60947-6-2 |
| Verrouillages optionnels | Poignée scellable avec diamètre câble 0,7mm en position OFF ou ON |
| Raccordement | Borne du type à cage1…50 mm² rigide Borne du type à cage1,5…35 mm² souple |
| Longueur de dénudage des fils | 15 mm |
| Couple de serrage | 3,5 N.m |
| Protection différentielle | Bloc séparé |
| Degré de protection IP | IP20 conforming to CEI 60529 |
| Degré de pollution | 3 conforme à CEI 60947-6-2 |
| Catégorie de surtension | IV |
| Tropicalisation | 2 se conformer à CEI 60068-1 |
| Humidité relative | 95 % à 55 °C |
| Altitude de fonctionnement | 2000 m |
| Température de l’air ambiant en fonctionnement | -25…70 °C |
| Température ambiante de stockage | -40…85 °C |
