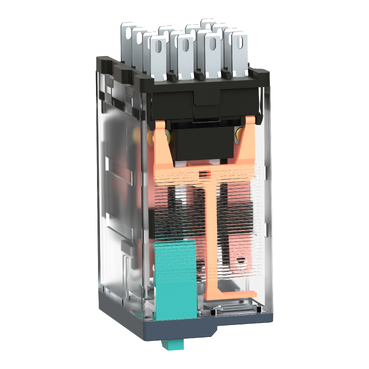

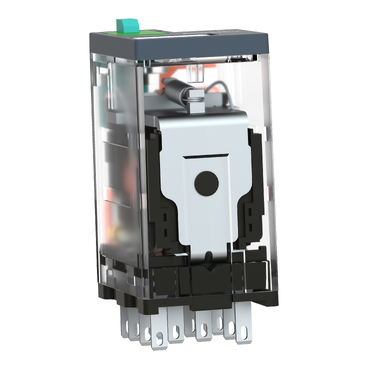

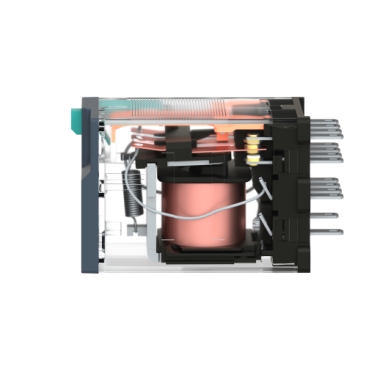

| Gamme de produit | Relais électromécanique Harmony |
|---|---|
| Nom de gamme | RXM series |
| Type de produit ou équipement | Relais enfichable |
| Type de relais | Miniature relay |
| Description des contacts | 4 F/O |
| Etat LED | Sans |
| Type de commande | Bouton de test verrouillable |
| [Uc] tension circuit de commande | 250…277 V cc |
| [Ithe] courant thermique d’emploi sous enveloppe | 6 A |
| courant de sortie permanent | 5 A |
| [Uimp] tension assignée de tenue aux chocs | 2,5 kV pendant 1,2/50 µs |
| [Ie] courant assigné d’emploi | 3 A à 28 V (DC) sans se conformer à CEI 3 A à 250 V (AC) sans se conformer à CEI 6 A à 28 V (DC) « F » se conformer à CEI 6 A à 250 V (AC) « F » se conformer à CEI 6 A à 277 V (AC) se conformer à UL 8 A à 380…415 V (DC) se conformer à UL |
| Capacité de commutation minimum | 170 mW à 10 mA, 17 V |
| Durée de vie électrique | 100000 cycle pour résistive charge |
| Limites de la tension assignée d’emploi | 19,2…26,4 V gauche |
| [Ui] tension assignée d’isolement | 250 V se conformer à CEI 300 V se conformer à CSA 300 V se conformer à UL |
| Tension de coupure maximale | 250 V se conformer à CEI |
| Seuil de tension de retombée | = 0,1 Uc |
| Courant de charge | 6 A à 250 V CA 6 A à 28 V gauche |
| Temps de fonctionnement | 45 ms |
| Pouvoir de commutation maximum | 1 500 VA/168 W |
| Résistance moyenne | 650 Ohm à 20 °C +/- 10 % |
| Consommation moyenne de la bobine | 0,9 W |
| Durée de vie mécanique | 10000000 cycle |
| Données de fiabilité de la sécurité | B10d = 100000 |
| Vitesse de commande | = 1200 cycles/heure sous-charge = 18000 cycles/heure sans charge |
| Coefficient d’utilisation | 20 % |
| Hauteur hors tout CAO | 79 mm |
| Profondeur hors tout CAO | 78,45 mm |
| Temps de réinitialisation | 20 ms |
| Tenue diélectrique | 1300 V CA entre contacts avec microcoupure 2000 V CA entre bobine et contact avec isolement de base 2000 V CA entre pôles avec isolement de base |
| Code de compatibilité | RXM |
| Catégorie de protection | RT I |
| Degré de pollution | 3 |
| Position de montage | Toutes positions |
| Niveaux de test | Niveau A groupe de montage |
| Présentation du produit | Produit complet |
| Matière des contacts | Contacts dorés (Ag /Ni / Au) |
| Forme des broches | Flat (faston type) |
| Poids du produit | 0,037 kg |
| Température de fonctionnement | -40…55 °C |
| Degré de protection IP | IP5x conforming to CEI 60536 |
| Normes | UL 508 CEI 61810-1 CSA C22.2 No 158 |
| Certifications du produit | listé UL Lloyd’s CSA CSA GOST (primaire) |
| Température ambiante de stockage | -40…85 °C |
| Tenue aux vibrations | 3 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles en fonctionnement 5 gn, amplitude = +/- 1 mm (f = 10…150 Hz)5 cycles ne fonctionnent pas |
| Tenue aux chocs mécaniques | 15 gn pour en marche 30 gn pour non fonctionnant |
