| Gamme de produit | Relais de contrôle Harmony |
|---|---|
| Type de relais | Relaisde contrôle |
| Type de produit ou équipement | Relais de contrôle 3 phases |

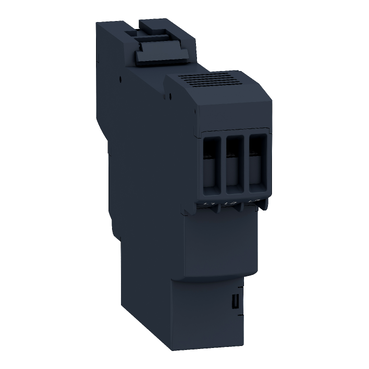

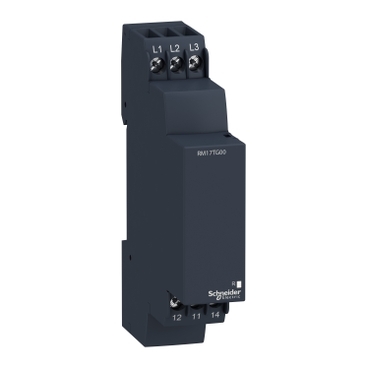

| Nom du relais | RM17TG |
| Paramètres surveillés par le relais | Séquence de phases Détection de défaillance de phase (coupure de 2 phases ou plus) |
| Plage de mesure | 208…480 V CA |
| Temporisation | Sans |
| Contacts de sortie | 1 F/O |
| Courant de sortie nominal | 5 A |
| Description des contacts | 1 F/O |
| [Uc] tension circuit de commande | 208…480 V |
| Application spécifique du produit | Pour alimentation triphasée |
| [Un] rated nominal voltage | self-powered |
| Limites de la tension d’alimentation | 183…528 V CA/CC |
| Tension de coupure maximale | 250 V CA 250 V gauche |
| Capacité de commutation en VA | 1250 VA |
| Courant commuté minimum | 10 mA à 600 V gauche |
| Plage de tension du circuit de commande | – 12 % + 10 % Un |
| Puissance consommée en VA | 0…22 VA à 48 V CA CA |
| Seuil de détection de tension | 100 V CA |
| Fréquence circuit de commande | Émetteur (émission et réception) |
| Limites de tension de mesure | 183…528 V CA |
| Retard à la mise sous tension | 650 ms |
| Plage d’utilisation en tension | 183…528 V |
| Temps de réponse | = 130 ms (en cas d’un défaut) |
| Résistance d’isolement | 500 MΩ à 600 V gauche se conformer à CEI 60255-5 500 MΩ à 600 V gauche se conformer à CEI 60715 |
| [Ui] tension assignée d’isolement | 400 V se conformer à CEI 60715 |
| Fréquence d’alimentation | 50/60 Hz +/- 10 % |
| Position de montage | Toutes positions avec réduction de la tension de fonctionnement 560 V CA |
| Mode de raccordement | Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans embout Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24 à AWG 12) rigide avec embout Bornes à vis, noir (1/2 AA) rigide avec embout |
| Couple de serrage | 0,6…1 N.m se conformer à CEI 60947-5-1 |
| Matière du boîtier | Plastique auto-extinguible |
| Signalisation locale | pourrelais allumé DEL (flash) |
| Support de montage | Goulotte (respect d’isolation électrique) se conformer à CEI 60715 |
| Durée de vie électrique | 100000 cycle |
| Durée de vie mécanique | 30000000 cycle |
| Vitesse de commande | = 360 opérations/heure pleine charge |
| Catégorie d’emploi | AC-13 se conformer à CEI 60947-5-1 AC-13 se conformer à CEI 60947-5-1 AC-15 se conformer à CEI 60947-5-1 AC-15 se conformer à CEI 60947-5-1 DC-12 se conformer à CEI 60947-5-1 60 x 30° se conformer à CEI 60947-5-1 |
| Données de fiabilité de la sécurité | MTTFd = 924,6 années B10d = 850000 |
| Largeur | 17,5 mm |
| Poids du produit | 0,13 kg |
| Type de commande | Sans bouton de test |
| Compatibilité électromagnétique | Norme d’émission pour environnements industriels conforming to CEI 61000-6-4 Norme sur l’émission pour environnements résidentiel/commerciaux/industrie légèr conforming to CEI 61000-6-3 Immunité aux micro-coupures et baisses de tension conforming to CEI 61000-6-2 |
| Normes | IEC 60255-1 |
| Certifications du produit | C-Tick GOST CSA listé UL GOST |
| Marquage | EAC |
| Règlement Européen | 73/23/CEE – directive basse tension 89/336/CEE – compatibilité électromagnétique |
| Température ambiante de stockage | -40…70 °C |
| Température de fonctionnement | -20…50 °C |
| Humidité relative | 95 % à 55 °C se conformer à CEI 60364-8-1 |
| Tenue aux vibrations | 0,35 mm (f= 5…57,6 Hz) conforming to CEI 60068-2-6 1 gn (f= 57,6…150 Hz) conforming to CEI 60255-21-1 |
| Tenue aux chocs mécaniques | 15 gn pour 11 ms se conformer à CEI 60255-21-1 |
| Degré de protection IP | IP20 se conformer à CEI 60536 (bornes) IP30 se conformer à CEI 60536 (gaine) |
| Degré de pollution | 3 conforme à CEI 60715 |
| Catégorie de surtension | IV conforming to CEI 60715 |
| Tension d’essai diélectrique | 2 kV CA CA, 1 mn |
| Onde de choc non-dissipative | 4 kV |
