| Gamme de produit | Relais de contrôle Harmony |
|---|---|
| Type de relais | Relais de contrôle de niveau |
| Type de produit ou équipement | Relais de contrpole de niveau |

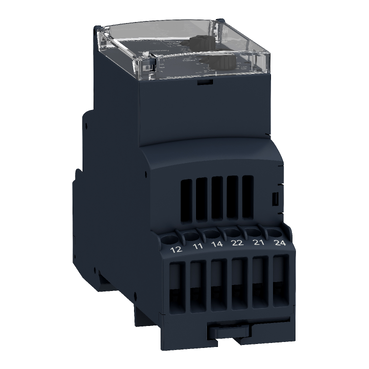

| Nom du relais | RM35L |
| Paramètres surveillés par le relais | Détection par sondes résistives |
| Temporisation | Réglable 0,1…5 s, +/- 10 % Tt- time delay upon fault |
| Capacité de commutation en VA | 1250 VA |
| Courant commuté minimum | 10 mA à 600 V gauche |
| Courant commuté maximum | 5 A CC |
| Consommation d’énergie | 5 VA CA |
| Plage de mesure | 250 Ohm…1 MOhm |
| Catégorie d’emploi | AC-13 se conformer à CEI 60947-5-1 AC-13 se conformer à CEI 60947-5-1 AC-15 se conformer à CEI 60947-5-1 AC-15 se conformer à CEI 60947-5-1 DC-12 se conformer à CEI 60947-5-1 60 x 30° se conformer à CEI 60947-5-1 |
| Description des contacts | 2 « O/F » |
| Temps de réinitialisation | 1750 ms |
| Tension de coupure maximale | 250 V CC |
| [Un] rated nominal voltage | 24 V CC 2 phases non self-powered |
| Limites de la tension d’alimentation | 20,4…264 V CA/CC |
| Tolérance de tension de fonctionnement | – 15 % + 10 % Un |
| Consommation d’énergie | 1,5 W gauche |
| Contacts de sortie | 2 « OF » |
| Courant de sortie nominal | 5 A |
| Retard à la mise sous tension | 0,6 s |
| Précision de mesure | +/-10 % de la valeur pleine échelle +/- 20 % pour gamme HS |
| Précision de répétition | +/- 2 % pour temporisation |
| Erreur de mesure | 0,5 %/°C avec variation de température |
| Echelle de sensibilité | 0,25…5 kOhm LS (faible sensibilité) 5…100 kOhm St (sensibilité normale) 50…1000 kOhm HS (Haute Sensibilité) |
| Réglage de sensibilité | 5…100 % |
| Courant d’alimentation maximal des détecteurs | 1 mA |
| Capacité du câble | 1 nF à HS (Haute Sensibilité) pour câble de sonde 2,2 nF à St (sensibilité normale) pour câble de sonde 4,7 nF à LS (faible sensibilité) |
| Marquage | CE : 73/23/EEC CE : CEM 89/336/EEC |
| Catégorie de surtension | IV conforming to CEI 60715 |
| Résistance d’isolement | 500 MΩ à 600 V gauche entre alimentation et sortie relais se conformer à CEI 60255-5 500 MΩ à 600 V gauche entre mesure et sortie relais se conformer à CEI 60715 1 MOhm à 600 V gauche entre alimentation et mesure se conformer à CEI 60255-5 500 MΩ à 600 V gauche entre alimentation et sortie relais se conformer à CEI 60715 500 MΩ à 600 V gauche entre mesure et sortie relais se conformer à CEI 60255-5 1 MOhm à 600 V gauche entre alimentation et mesure se conformer à CEI 60715 |
| [Ui] tension assignée d’isolement | 250 V se conformer à CEI 60715 |
| Position de montage | Toutes positions avec réduction de la tension de fonctionnement 560 V CA |
| Mode de raccordement | Bornes à vis, 1 x 0,5 à 1 x 4 mm² (AWG 20 à AWG 11) rigide sans embout Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout Bornes à vis, noir (1/2 AA) rigide avec embout Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24 à AWG 12) rigide avec embout |
| Couple de serrage | 0,6…1 N.m se conformer à CEI 60947-5-1 |
| Matière du boîtier | Plastique auto-extinguible |
| Signalisation locale | pourrelais allumé DEL (flash) pourpuissance ON DEL (orange) pourchronomètre allumé DEL (flash) |
| Support de montage | Goulotte (respect d’isolation électrique) se conformer à CEI 60715 |
| Durée de vie électrique | 100000 cycle |
| Durée de vie mécanique | 30000000 cycle |
| Vitesse de commande | = 360 opérations/heure pleine charge |
| Plage de mesure | 0.25…1000 kOhm |
| Données de fiabilité de la sécurité | B10d = 170000 MTTFd = 182,6 années |

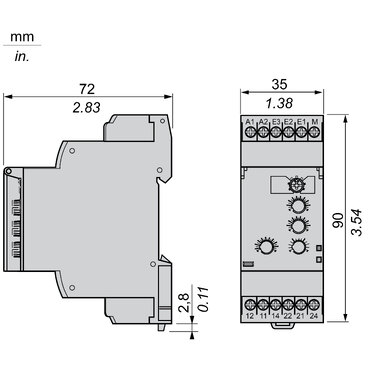

| Largeur | 35 mm |
| Type de commande | Sans bouton de test |
| Immunité aux micro coupures | 100 ms gauche 90 ms CA |
| Compatibilité électromagnétique | Norme d’émission pour environnements industriels conforming to CEI 61000-6-4 Norme sur l’émission pour environnements résidentiel/commerciaux/industrie légèr conforming to CEI 61000-6-3 Immunité aux micro-coupures et baisses de tension conforming to NF EN/IEC 61000-6-2 |
| Normes | CEI 60255-6 |
| Certifications du produit | CSA GOST listé UL C-Tick GOST |
| Température ambiante de stockage | -40…70 °C |
| Température de fonctionnement | -20…50 °C |
| Humidité relative | 95 % à 55 °C se conformer à CEI 60364-8-1 |
| Degré de protection IP | IP20 se conformer à CEI 60536 (bornes) IP30 se conformer à CEI 60536 (gaine) |
| Degré de pollution | 3 conforme à CEI 60715 |
| Tension d’essai diélectrique | 2 kV CA CA, 1 mn se conformer à CEI 60255-5 2 kV CA CA, 1 mn se conformer à CEI 60715 |
