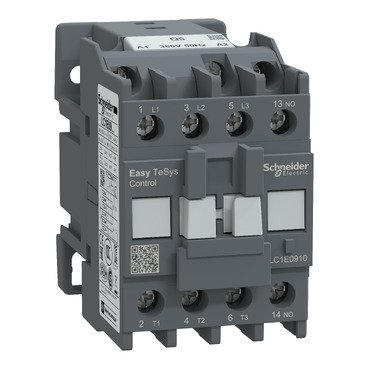

| Gamme | TeSys facile |
|---|---|
| Gamme de produits | Contrôle TeSys facile |
| Type de produit ou de composant | Contacteur |
| Nom abrégé de l’appareil | LC1E |
| Application du contacteur | Contrôle moteur Charge résistive |
| Catégorie d’utilisation | AC-3 AC-3e AC-1 |
| Description des pôles | 3P |
| [Ue] tension nominale de fonctionnement | Circuit d’alimentation : <= 690 V CA 50/60 Hz |
| [Ie] courant nominal de fonctionnement | 9 A (à < 55 °C) à <= 440 V AC AC-3 pour circuit de puissance 9 A (à < 55 °C) à <= 440 V AC AC-3e pour circuit de puissance 25 A (à < 55 °C) à <= 440 V AC AC-1 pour circuit de puissance |
| [Uc] tension du circuit de commande | 380 V c.a. 50 Hz |
| Puissance du moteur kW | 2,2 kW à 220…230 V CA 50/60 Hz 4 kW à 380…400 V CA 50/60 Hz 4 kW à 415 V CA 50/60 Hz 4 kW à 440 V CA 50/60 Hz 5,5 kW à 500 V CA 50/60 Hz 5,5 kW à 660…690 V CA 50/60 Hz |
| Composition des contacts polaires | 3 NON |
| [Ith] courant thermique conventionnel à l’air libre | 25 A (à 55 °C) pour le circuit de puissance |
| Capacité nominale de fermeture Irms | 90 A à 440 V CA pour circuit de puissance conforme à la norme IEC 60947-4-1 |
| Pouvoir de coupure nominal | 72 A à 440 V pour circuit de puissance conforme à la norme IEC 60947 |
| [Icw] courant nominal de tenue de courte durée | 105 A 40 °C – 10 s pour circuit de puissance 61 A 40 °C – 60 s pour circuit de puissance 30 A 40 °C – 600 s pour circuit de puissance |
| Calibre de fusible associé | 10 A gG à <= 690 V coordination type 1 pour circuit de commande conforme à la norme IEC 60947-5-1 20 A gG à <= 690 V coordination type 1 pour circuit de puissance |
| Impédance moyenne | 2,5 mOhm – Ith 25 A 50 Hz pour circuit de puissance |
| Dissipation de puissance par pôle | 0,2 W AC-3 1,6 W AC-1 |
| [Ui] tension d’isolement nominale | 690 V conforme à la norme IEC 60947-4-1 |
| Catégorie de surtension | III |
| degré de pollution | 3 |
| [Uimp] tension nominale de tenue aux chocs | Bobine 6 kV non connectée au circuit de puissance conforme à la norme IEC 60947 |
| Durabilité mécanique | 10000000 cycles |
| Durabilité électrique | 1400000 cycles AC-3 150000 cycles AC-1 |
| Type de circuit de commande | Courant alternatif à 50 Hz |
| Limites de tension du circuit de commande | 0,85…1,1 Uc (-5…55 °C) : fonctionnement 50 Hz 0,3…0,6 Uc (-5…55 °C) : perte de signal 50 Hz |
| Puissance d’appel en VA | 95 VA 50 Hz cos phi 0,75 (à 20 °C) 95 VA 60 Hz cos phi 0,75 (à 20 °C) |
| Consommation d’énergie maintenue en VA | 8,3 VA 50 Hz cos phi 0,3 (à 20 °C) 8,5 VA 60 Hz cos phi 0,3 (à 20 °C) |
| Dissipation de chaleur | 2…3 W pour le circuit de commande |
| Durée de fonctionnement | 12…22 ms à la fermeture 4…19 ms à l’ouverture |
| Débit de fonctionnement maximal | 1800 cycles/h 60 °C |
| Connexions – bornes | Circuit de puissance : bornes à vis-étrier 1 1…4 mm² – rigidité du câble : souple avec embout Circuit de puissance : bornes à vis-étrier 2 1…2,5 mm² – rigidité du câble : souple avec embout Circuit de puissance : bornes à vis-étrier 1 1…4 mm² – rigidité du câble : rigide sans embout Circuit de puissance : bornes à vis-étrier 2 1…4 mm² – rigidité du câble : rigide sans embout Circuit de commande : bornes à vis-étrier 1 1…4 mm² – rigidité du câble : souple sans embout Circuit de commande : bornes à vis-étrier 2 1…4 mm² – rigidité du câble : souple sans embout Circuit de commande : bornes à vis-étrier 1 1…4 mm² – rigidité du câble : souple avec embout Circuit de commande : bornes à vis-étrier 2 1…2,5 mm² – rigidité du câble : souple avec embout Circuit de commande : bornes à vis-étrier 1 1…4 mm² – rigidité du câble : rigide sans embout Circuit de commande : bornes à vis-étrier 2 1…4 mm² – rigidité du câble : solide sans embout |
| Couple de serrage | Circuit de puissance : 1,2 Nm Circuit de commande : 1,2 Nm |
| Composition du contact auxiliaire | 1 NON |
| Tension de commutation minimale | 17 V pour le circuit de commande |
| Courant de commutation minimal | 5 mA pour le circuit de commande |
| Résistance d’isolement | > 10 MOhm pour le circuit de commande |
| Temps sans chevauchement | 1,5 ms à la mise sous tension garantie entre les contacts NC et NO 1,5 ms à la mise hors tension garantie entre les contacts NC et NO |
| Support de montage | Plaque pour rail DIN |
| Normes | CEI 60947-5-1 CEI 60947-1 CEI 60947-4-1 |
| Certifications de produits | CE EAC |
| Degré de protection IP | IP2X conforme à la norme IEC 60529 |
| Traitement protecteur | TH (degré de pollution 3) conforme à la norme IEC 60068-2-30 |
| Température ambiante admissible autour de l’appareil | -20…70 °C à Uc -60…80 °C stockage -5…55 °C fonctionnement |
| Altitude de fonctionnement | 3000 m sans déclassement |
| Résistance au feu | 850 °C conformément à la norme IEC 60695-2-1 |
| Robustesse mécanique | Vibrations contacteur ouvert (1,5 Gn, 5…300 Hz) Vibrations contacteur fermé (3 Gn, 5…300 Hz) Chocs contacteur ouvert (7 Gn pendant 11 ms) Chocs contacteur fermé (10 Gn pendant 11 ms) |
| Hauteur | 74 mm |
| Largeur | 45 mm |
| Profondeur | 80 mm |
| Poids net | 0,3 kg |
