| Gamme | Acti9 |
|---|---|

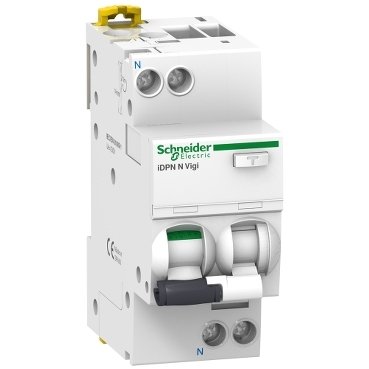

| Nom du produit | Acti9 iDPN Vigi |
| Type de produit ou équipement | Disjoncteur différentiel |
| Nom de l’appareil | Vigi iDPN N |
| Application | Distribution |
| Description des pôles | 1P + N |
| Nombre de pôles protégés | 1 |
| Position du pôle neutre | Gauche |
| In courant assigné d’emploi | 20 A |
| Type de réseau | CA |
| Type de déclencheur | Thermique-magnétique |
| Courbe de déclenchement | C |
| Sensibilité du différentiel | 300 mA |
| Temporisation protection différentielle | Instantané |
| Classe de protection différentielle | Type AC |
| Pouvoir de coupure | 6000 A Icn à 230…240 V CA 50 Hz conforme à EN/CEI 61009-2-1 |
| Aptitude au sectionnement | Oui conforme à EN/CEI 60947-2 |
| Complémentaire | Départ |
| Fréquence du réseau | 50 Hz |
| [Ue] tension assignée d’emploi | 230…240 V CA 50 Hz |
| Limite de déclenchement magnétique | 5,,,10 x In |
| Technologie différentiel | Indépendant de la tension |
| [Ics] pouvoir assigné de coupure de service | 6000 A 100 % Icn à 230…240 V CA 50 Hz se conformer à EN/CEI 61009-2-1 |
| Pouvoir assigné de coupure et fermeture | Idm 6000 A à 230…240 V CA 50 Hz se conformer à EN/CEI 61009-2-1 |
| Classe de limitation | 3 se conformer à EN/CEI 61009-2-1 |
| [Ui] tension assignée d’isolement | 400 V CA 50 Hz |
| [Uimp] tension assignée de tenue aux chocs | 4 kV |
| Coupure pleinement apparente | Oui |
| Type de commande | Par maneton |
| Indication de tension | Marche, arrêt, déclencheur sur défaut |
| Mode d’installation | Encliquetable |
| Support de montage | Rail DIN |
| Compatibilité des répartiteur, peigne, jeu de barres | Haut ou bas : OUI |
| « Pas » de raccordement | 9 mm entre phase et neutre |
| Pas de 9 mm | 4 |
| Hauteur | 85 mm |
| Largeur | 36 mm |
| Profondeur | 73 mm |
| Poids du produit | 125 g |
| Couleur | Blanc |
| Durée de vie mécanique | 20000 cycle |
| Durée de vie électrique | 20000 cycle |
| Verrouillages optionnels | Dispositif de cadenassage |
| Mode de raccordement | Terminal simple haut ou bas1…16 mm² rigide Terminal simple haut ou bas1…10 mm² flexible Terminal simple haut ou bas1…10 mm² flexible avec embout |
| Longueur de dénudage des fils | 15 mm for haut ou bas connection |
| Couple de serrage | 2 N.m haut ou bas |
| Protection différentielle | Intégrée |
| Normes | EN/CEI 61009-2-1 |
| Certifications du produit | VDE GOST |
| Degré de protection IP | IP20 conforming to CEI 60529 IP40 (boîtier modulaire) conforming to CEI 60529 |
| Degré de pollution | 3 |
| Catégorie de surtension | III conforming to CEI 60364 |
| Compatibilité électromagnétique | Tenue aux ondes 8/20 µs, 250 A conforme à EN/CEI 61009-2-1 |
| Tropicalisation | 2 se conformer à CEI 60068-1 |
| Humidité relative | 95 % à 55 °C |
| Température de l’air ambiant pour le fonctionnement | -5…60 °C |
| Température ambiante de stockage | -40…85 °C |
Produits similaires
-

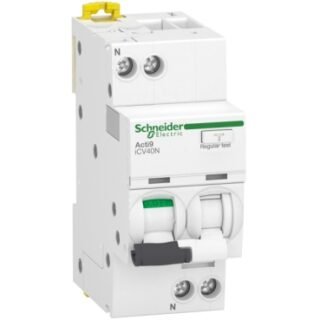

SCHNEIDER Acti9 iCV40 Disjoncteur différentiel 1P+N 32A 300MA 6ka – A9DE7632
7,000 DARef: A9DE7632En Stock
Gamme Acti9 Nom du produit Acti9 iCV40 Type de produit ou de composant Disjoncteur différentiel avec protection contre les surintensités (RCBO) Nom abrégé de l’appareil iCV40N Application pour appareil Distribution Description des pôles 1P + N Nombre de poteaux protégés 1 Position neutre Gauche [En] courant nominal 32 A Type de réseau AC Fréquence du …
SCHNEIDER Acti9 iCV40 Disjoncteur différentiel 1P+N 32A 300MA 6ka – A9DE7632Read More
Ajouter au panierMarque -

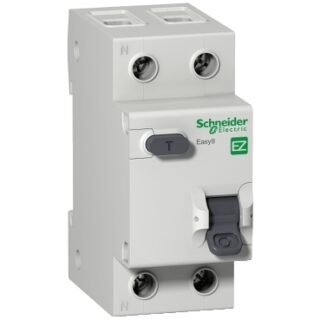

SCHNEIDER Easy9 Disjoncteur différentiel 1P+N 20A 300MA – EZ9D22620
