SCHNEIDER Disjoncteur diff 1P+N 20A 300MA ICV40N &#8211; A9DE7620

Gamme Easy9 Type de produit ou équipement Disjoncteur différentiel Pôles 1P + N Position du pôle neutre Gauche Nombre de pôles protégés 1 [In] courant nominal 20 A Type de réseau CA Type de déclencheur Thermique-magnétique Courbe de déclenchement C Sensibilité du différentiel 30 mA Temporisation protection différentielle Instantané Classe de protection différentielle Type AC Pouvoir de coupure 4500 A Application Protection Position de l’appareillage dans l’installation Départ Fréquence du réseau 50 Hz [Ue] tension assignée d’emploi 230 V CA 50 Hz Déclenchement magnétique 5,,,10 x In Pouvoir assigné de coupure et fermeture 4500 A [Uimp] tension assignée de tenue aux chocs 4 kV Coupure pleinement apparente Mode commutation régulée Type de commande Par maneton Support de montage Montage direct sur tiges de verrouillage Mode d’installation Encliquetable Pas de 9 mm 4 Hauteur 82 mm Largeur 36 mm Profondeur 70,5 mm Durée de vie mécanique 10000 cycle Durée de vie électrique 4000 cycle Raccordement Borne du type à cage (haut ou bas) 1…16 mm² rigide Borne du type à cage (haut ou bas) 1…16 mm² souple Couple de serrage 2 N.m haut ou bas Protection différentielle Intégrée Normes CEI 61009-1 Degré de protection IP IP20 IP40 (boîtier modulaire) Tropicalisation 2 se conformer à CEI 60364-8-1 Humidité relative 95 % à 55 °C Température de l’air ambiant en fonctionnement -5…60 °C Température ambiante de stockage -40…85 °C

Marque

Easy9 Disjoncteur différentiel 1P+N 40A 300MA – EZ9D22640

6,500 DA

Ref: EZ9D22640

En Stock

Gamme Easy9 Type de produit ou équipement Disjoncteur différentiel avec protection contre les surintensités (RCBO) Pôles 1P + N Position neutre Gauche Nombre de pôles protégés 1 [In] courant nominal 40 A Type de réseau CA Technologie du déclencheur Thermique-magnétique Courbe de déclenchement C Sensibilité du différentiel 300 mA Temporisation protection différentielle Instantané Classe de protection différentielle Type AC Pouvoir de coupure 4500 A Application de l’appareil Protection Position de l’appareillage dans l’installation Sortie Fréquence du réseau 50 Hz [Ue] tension assignée d’emploi 230 V CA 50 Hz Limite de déclenchement magnétique 5…10 x In Pouvoir assigné de coupure et fermeture 3000 A [Uimp] tension assignée de tenue aux chocs 4 kV Coupure pleinement apparente Oui Type de commande Par maneton Support de montage Rail DIN Mode d’installation Encliquetable Pas de 9 mm 4 Hauteur 82 mm Largeur 36 mm Profondeur 70,5 mm Durée de vie mécanique 10000 cycle Durée de vie électrique 4000 cycle Mode de raccordement Borne du type à cage (haut ou bas) 1…16 mm² rigide Borne du type à cage (haut ou bas) 1…10 mm² flexible Couple de serrage 2 N.m haut ou bas Protection différentielle Intégrée Normes CEI 61009-1 Degré de protection IP IP20 IP40 (boîtier modulaire) Tropicalisation 2 se conformer à CEI 60068-2-30 Humidité relative 95 % à 55 °C Température de l’air ambiant en fonctionnement -5…60 °C Température ambiante pour le stockage -40…85 °C

Marque

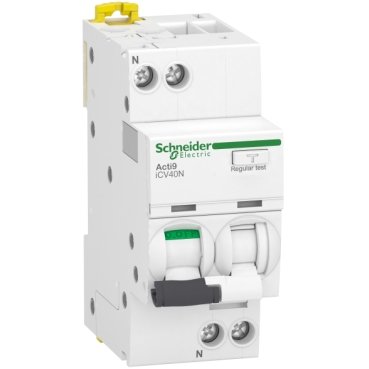

HNEIDER Acti9 iCV40 Disjoncteur différentiel 1P+N 40A 300MA 6ka – A9DE7640

7,300 DA

Ref: A9DE7640

En Stock

Gamme Acti9 Nom du produit Acti9 iCV40 Type de produit ou de composant Disjoncteur différentiel avec protection contre les surintensités (RCBO) Nom abrégé de l’appareil iCV40N Application pour appareil Distribution Description des pôles 1P + N Nombre de poteaux protégés 1 Position neutre Gauche [En] courant nominal 40 A Type de réseau AC Fréquence du réseau 50/60 Hz Technologie de l’unité de déclenchement thermomagnétique Code de courbe C Sensibilité aux fuites à la terre 300 mA Aptitude à l’isolement Oui, conforme à la norme EN/IEC 60947-2 Étiquettes de qualité VDE EAC Emplacement du périphérique dans le système Sortant [Ue] tension de fonctionnement nominale 230 V CA 50/60 Hz Limite de déclenchement magnétique 5…10 x Dans Technologie de déclenchement par courant résiduel indépendant de la tension Délai de protection contre les fuites à la terre Instantané classe de protection contre les fuites à la terre Type AC Capacité de rupture 6000 A Icn à 230 V CA 50/60 Hz conforme à la norme EN/IEC 61009-2-1 [Ics] capacité de coupure nominale 6000 A 100 % x Icn à 230 V CA 50/60 Hz conforme à la norme EN/IEC 61009-2-1 Capacité de rupture et de serrage nominale Intensité apparente de 6 000 A à 230 V CA 50/60 Hz conforme à la norme EN 61009-2-1 ; intensité apparente de 500 A à 230 V CA 50/60 Hz conforme à la norme CEI 61009-2-1 Classe de limitation 3 conforme à la norme EN/IEC 61009-2-1 [Ui] tension d’isolation nominale 400 V CA 50/60 Hz [Uimp] tension de tenue aux impulsions nominale 4 kV Indicateur de position de contact Oui Type de contrôle Basculer Signalisation locale Indication de défaut Marche/Arrêt Mode de montage Clip-on Support de montage Rail DIN Compatibilité des barres omnibus et des blocs de distribution En haut ou en bas : dent Pointe de connexion 9 mm entre la phase et le neutre Pas de 9 mm 4 Hauteur 85 mm Largeur 36 mm Profondeur 73 mm Poids net 210 g Couleur Blanc durabilité mécanique 20 000 cycles durabilité électrique 10 000 cycles Description des options de verrouillage Dispositif de cadenas scellable Connexions – bornes Bornes tunnel rigides 1…16 mm², montées en haut ou en bas ; bornes tunnel flexibles 1…10 mm², montées en haut ou en bas longueur de dénudage du fil 14 mm pour connexion par le haut ou par le bas Couple de serrage 2 Nm en haut ou en bas Protection contre les fuites à la terre Intégré normes EN/IEC 61009-2-1 Certifications de produits CE Degré de protection de la propriété intellectuelle IP20 conforme à la norme IEC 60529 ; IP40 (boîtier modulaire) conforme à la norme IEC 60529 Degré de pollution 3 Catégorie de surtension III conforme à la norme CEI 60364 Compatibilité électromagnétique Résistance aux impulsions de 8/20 µs, 250 A, conforme à la norme EN/IEC 61009-2-1 Humidité relative 95 % à 55 °C Altitude opérationnelle 2000 m Température ambiante de fonctionnement -5…60 °C Température ambiante de stockage -40…85 °C

Marque

SCHNEIDER Easy9 Disjoncteur différentiel 1P+N 32A 30MA – EZ9D34632

5,800 DA

Ref: EZ9D34632

En Stock

Range Easy9 Product or component type Residual current breaker with overcurrent protection (RCBO) Device short name Easy9 RCBO Poles 1P + N Neutral position Left [In] rated current 32 A network type AC Trip unit technology Thermal-magnetic Curve code C Earth-leakage sensitivity 30 mA Earth-leakage protection time delay Instantaneous Earth-leakage protection class Type AC Breaking capacity 4500 A Icn at 230 V AC 50 Hz conforming to IEC 61009-1 Device application Distribution Device location in system Outgoer [Ue] rated operational voltage 230 V AC 50 Hz Magnetic tripping limit 5…10 x In [Ui] rated insulation voltage 500 V [Uimp] rated impulse withstand voltage 4 kV Surge current 250 A Contact position indicator Yes Control type Toggle Mounting support DIN rail 9 mm pitches 4 Height 81 mm Width 36 mm Depth 66.5 mm Colour Grey (RAL 7035) Mechanical durability 8000 cycles Electrical durability 2000 cycles 230 AC 50 Hz Connections – terminals Tunnel type terminal (top or bottom) 1…25 mm² rigid Tunnel type terminal (top or bottom) 1…16 mm² flexible Tightening torque 2 N.m top or bottom Earth-leakage protection Integrated Standards IEC 61009-1 Product certifications GOST EAC Tropicalisation 2 Relative humidity 95 % Ambient air temperature for operation -25…60 °C Ambient air temperature for storage -40…70 °C

Marque
