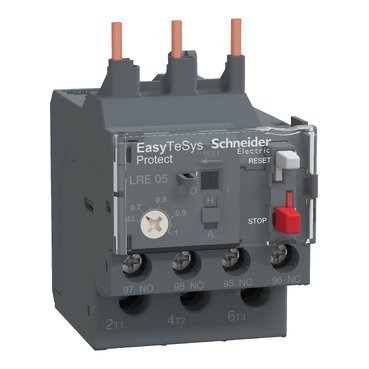

SCHNEIDER Relais de protection thermique, Easy Tesys Protect, 0,63…1A – LRE05
2,950 DA
En stock
| Gamme | Easy TeSys |
|---|---|
| Gamme de produit | Easy TeSys Protect |
| Type de produit ou équipement | Différentiel à bilames |
| Nom de l’appareil | LRE |
| Utilisation du relais | Protection moteur |
| Sensibilité à une perte de phase | Courant de déclenchement 130 % d’Ir sur deux phases, le dernier au niveau 0 se conformer à CEI 60947-4-1 |
| Couleur | Gris (RAL 7011) |
| Compatibilité produit | LC1E06…38 |
| Type de réseau | CA |
| Fréquence du réseau | 50…60 Hz |
| Support de montage | Sous le contacteur Platine, avec accessoires spécifiques Rail, avec accessoires spécifiques |
| Classe de surcharge thermique | Classe 10A se conformer à CEI 60947-4-1 |
| Fonction de signalisation | Relais indicateur de déclenchement |
| Zone de réglage de protection thermique | 0,63…1 A |
| Seuil de déclenchement | 1,14 +/- 0,06 Ir se conformer à CEI 60947-4-1 |
| Robustesse mécanique | Chocs: 6 Gn pour 11 ms se conformer à CEI 60068-2-7 Vibrations: 3 Gn se conformer à CEI 60068-2-6 |
| Composition contact auxiliaire | 1 NO + 1 NF |
| [Ith] courant thermique conventionnel | 5 A pour circuit de signalisation |
| [Ue] tension assignée d’emploi | = 690 V CA |
| Calibre du fusible à associer | 4 A gG for circuit de puissance 2 A aM for circuit de puissance 5 A gG for circuit de signalisation |
| [Ui] tension assignée d’isolement | 690 V se conformer à CEI 60947-4-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV |
| Signalisation locale | Signalisation de déclenchement |
| Type de commande | Contrôle à distance rouge stop: Contrôle à distance EcoStruxure Power Commission remise à zéro: |
| Compensation en température | -20…60 °C |
| Mode de raccordement | Circuit de puissance: borniers à vis-étrier 1 1,5…6 mm² – cable stiffness: rigide sans embout Circuit de puissance: borniers à vis-étrier 1 1…4 mm² – cable stiffness: rigide avec embout Circuit de puissance: borniers à vis-étrier 1 1…6 mm² – cable stiffness: rigide sans embout Circuit de signalisation: borniers à vis-étrier 2 1…2,5 mm² – cable stiffness: rigide sans embout Circuit de signalisation: borniers à vis-étrier 2 1…2,5 mm² – cable stiffness: rigide avec embout Circuit de signalisation: borniers à vis-étrier 2 1…2,5 mm² – cable stiffness: rigide sans embout |
| Recommended tightening torque | Circuit de puissance :1,7 N.m – sur borniers à vis-étrier Circuit de signalisation :1,7 N.m – sur borniers à vis-étrier |
| Hauteur | 44,5 mm |
| Largeur | 45 mm |
| Profondeur | 70 mm |
| Poids du produit | 0,13 kg |
| Normes | CEI 60947-5-1 CEI 60947-4-1 |
| Certifications du produit | EAC |
| Traitement de protection | TH se conformer à CEI 60068 |
| Degré de protection IP | IP20 conforming to CEI 60536 |
| Température de fonctionnement | -20…60 °C sans réduction de courant se conformer à CEI 60947-4-1 -20…70 °C avec réduction de courant |
| Température ambiante de stockage | -60…80 °C |
| Tenue au feu | 850 °C se conformer à CEI 60068-2-1 |
| Tenue diélectrique | 6 kV à CA se conformer à CEI 60255-5 |
| Compatibilité électromagnétique | Résistance: 6 V/m se conformer à IEC 60801-5 |
