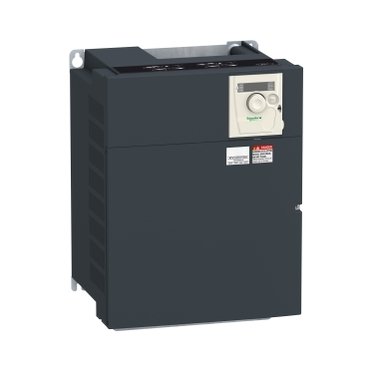

SCHNEIDER Variateur de vitesse 15kW 32kVA 380 à 500V - ATV312HD15N4

SCHNEIDER Variateur de vitesse 15kW 32kVA 380 à 500V – ATV312HD15N4

247,200 DA

En stock

UGS : ATV312HD15N4 Catégorie : Marque :
Fiche technique
Gamme de produit Altivar 312
Type de produit ou équipement Variateur de vitesse
Destination du produit Moteurs asynchrones
Application spécifique du produit Machine simple
Variante de construction Avec dissipateur thermique
Nom de composant ATV312
Puissance moteur kW 15 kW
Puissance moteur hp 20 hp
[Us] tension d’alimentation 380…500 V – 15…10 %
Fréquence d’alimentation 50…60 Hz – 5…5 %
Nombre de phases réseau 3 phases
Courant de ligne 48,2 A à 380 V, Isc = 22 kA
36,8 A à 500 V
Filtre CEM Intégré
Puissance apparente 32 kVA
Courant transitoire maximum 49,5 A pour 60 s
Puissance dissipée en W 492 W à charge nominale
Gamme de vitesse 1…50
Profil de commande pour moteur asynchrone Ctrl. vectoriel flux courant sans capteur avec signal cmde. moteur type PWM
Réglage usine: couple constant
Raccordement électrique Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6 bornier 2,5 mm² AWG 14
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/- bornier 25 mm² AWG 3
alimentation Alimentation interne pour entrées logiques: 19 à 30 V à <100 mA, type de protection: protection contre les surcharges et courts-circuits
Alimentation interne pour le potentiomètre de référence (2,2 à 10 kOhm): 10 à 10,8 V à <10 mA, type de protection: protection contre les surcharges et courts-circuits
Protocole de communication Modbus
CANopen
Degré de protection IP IP20 sur la partie supérieure sans plaque de protection
IP21 sur bornes de raccordement
IP31 sur la partie supérieure
IP41 sur la partie supérieure
Carte optionnelle Carte de communication pour CANopen daisy chain
Carte de communication pour DeviceNet
Carte de communication pour Fipio
Carte de communication pour Modbus TCP
Carte de communication pour Profibus DP
Complémentaires
Limites de la tension d’alimentation 323…550 V
Courant de court-circuit présumé de ligne 22 kA
Courant de sortie permanent 33 A à 4 kHz
Fréquence de sortie 0…500 Hz
Fréquence de découpage nominale 4 kHz
fréquence de commutation 2…16 kHz réglable
Surcouple transitoire 170…200 % du couple nominal du moteur
Couple de freinage 150 % pendant 60 s avec résistance de freinage
100 % avec résistance de freinage sur cycle continu
150 % sans résistance de freinage
Boucle de régulation Régulateur de fréquence PI
Compensation de glissement du moteur Réglable
Automatique quelque soit la charge
Supprimable
Tension de sortie <= tension d’alimentation
Couple de serrage Al1, Al2, Al3, AOV, AOC, R1A, R1B, R1C, R2A, R2B, LI1…LI6: 0,6 N.m
L1, L2, L3, U, V, W, PA, PB, PA/+, PC/-: 4,5 N.m
Isolement Électrique entre alimentation et contrôle
Nombre d’entrées analogiques 3
Type d’entrée analogique AI1 tension configurable 0…10 V, tension d’entrée 30 V max, impédance: 30000 Ohm
AI2 tension configurable +/- 10 V, tension d’entrée 30 V max, impédance: 30000 Ohm
AI3 courant configurable 0…20 mA, impédance: 250 Ohm
Durée d’échantillonnage AI1, AI2, AI3: 8 ms analogique
LI1…LI6: 4 ms numérique
temps de réponse AOV, AOC 8 ms pour analogique
R1A, R1B, R1C, R2A, R2B 8 ms pour numérique
Erreur de linéarité +/-0,2 % pour sortie
Nombre de sorties analogiques 1
Type de sortie analogique AOC courant configurable: 0…20 mA, impédance: 800 Ohm, résolution: 8 bits
AOV tension configurable: 0…10 V, impédance: 470 Ohm, résolution: 8 bits
Entrée logique Entrée logique non câblée (LI1…LI4), < 13 V (état 1)
Logique négative (source) (LI1…LI6), > 19 V (état 0)
Logique positive (source) (LI1…LI6), < 5 V (état 0), > 11 V (état 1)
Nombre de sorties TOR 2
Type de sortie logique Relais logique configurable : (R1A, R1B, R1C) 1 NO + 1 NF – 100000 cycle
Relais logique configurable : (R2A, R2B) NF – 100000 cycle
Courant commuté minimum R1-R2 10 mA à 5 V CC
Courant commuté maximum R1-R2 : 2 A à 250 V CA inductive charge, cos phi = 0,4 et L/R = 7 ms
R1-R2 : 2 A à 30 V CC inductive charge, cos phi = 0,4 et L/R = 7 ms
R1-R2 : 5 A à 250 V CA résistive charge, cos phi = 1 et L/R = 0 ms
R1-R2 : 5 A à 30 V CC résistive charge, cos phi = 1 et L/R = 0 ms
Nombre d’entrées TOR 6
Type d’entrée logique (LI1…LI6) programmable à 24 V, 0…100 mA pour API, impédance: 3500 Ohm
Rampes d’accélération et décélération S, U ou personnalisé
À réglage linéaire séparé de 0,1 à 999,9 s
Freinage d’arrêt Injection bus DC
Type de protection Coupures de phase en entrée : variateur
Circuits de sécurité pour surtensions et sous-tensions du réseau : variateur
Fonct. sécurité perte phase pr alim. élec., pour alimentations triphasées : variateur
Coupures de phase du moteur : variateur
Surintensité entre les phases de sortie et la terre (au démarrage uniquement) : variateur
Protection surchauffe : variateur
Court-circuit entre les phases du moteur : variateur
Protection thermique : moteur
Résistance d’isolement >= 500 mOhm 500 V CC pendant 1 minute
Signalisation locale pourtension du lecteur 1 LED (rouge)
pourétat bus CANopen 4 unités d’affichage à 7 segments
constante de temps 5 ms pour le changement de référence
Résolution en fréquence Entrée analogique : 0,1 à 100 Hz
Unité d’affichage : 0,1 Hz
Type de connecteur 1 RJ45 pour Modbus/CANopen
Interface physique Connexion série multipoint RS485
Trame de transmission RTU
Vitesse de transmission 10, 20, 50, 125, 250, 500 kbps ou 1 Mbps pour CANopen
4800, 9600 or 19200 bps pour Modbus
Nombre d’adresses 1…127 pour CANopen
1…247 pour Modbus
nombre de variateur 127 pour CANopen
31 pour Modbus
Marquage CE
Position de montage Vertical +/- 10 degrés
Gabarit 390 x 245 x 190 mm
595 x 234 x 268 mm
330 x 245 x 190 mm
Hauteur 329,5 mm
Largeur 245 mm
Profondeur 192 mm
Poids du produit 11 kg
Environnement
Tenue diélectrique 2410 V CC entre terre et bornes d’alimentation électrique
3400 V CA entre commande et bornes d’alimentation électrique
Compatibilité électromagnétique Test d’immunité aux surtensions 1,2/50 µs – 8/20 µs niveau 3 conforming to CEI 61000-4-5
Test d’immunité aux transitoires électriques rapides niveau 4 conforming to CEI 61000-4-4
Test d’immunité aux décharges électrostatiques niveau 3 conforming to CEI 6100-4-11
Test d’immunité aux champs électromagnétiques radio-fréquences rayonnés niveau 3 conforming to CEI 61000-4-3
Normes CEI 61800-5-1
CEI 61800-3
Certifications du produit UL
CSA
DNV
GOST
C-Tick
NOM
Degré de pollution 2
Traitement de protection TC
Tenue aux vibrations 1 gn (f= 13…150 Hz) conforming to EN/CEI 60068-2-6
1,5 mm (f= 3…13 Hz) conforming to EN/CEI 60068-2-6
Tenue aux chocs mécaniques 15 gn pour 11 ms se conformer à EN/CEI 60068-2-27
Humidité relative 5…95 % sans condensation se conformer à CEI 60068-2-3
5…95 % sans eau qui coule se conformer à CEI 60068-2-3
Température ambiante de stockage -25…70 °C
Température de l’air ambiant pour le fonctionnement -10…50 °C sans déclassement (avec couvercle de protection sur la partie supérieure du variateur)
-10…60 °C avec facteur de réduction (sans couvercle de protection sur la partie supérieure du variateur)
Altitude de fonctionnement <= 1000 m sans déclassement
1000…3000 m avec réduction de courant de 1 % tous les 100 m
