| Gamme | TeSys TeSys Deca |
|---|---|

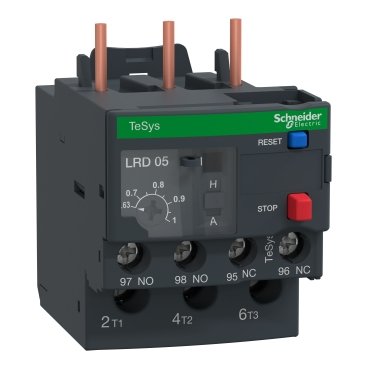

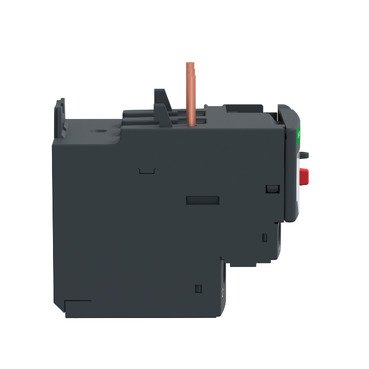

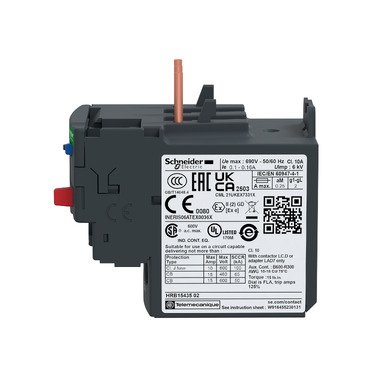

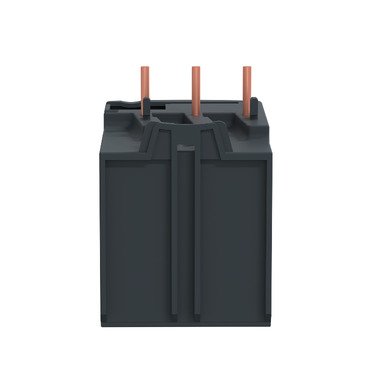

| Nom du produit | TeSys LRD TeSys Deca |
| Type de produit ou équipement | Différentiel à bilames |
| Nom de l’appareil | LRD |
| Utilisation du relais | Protection moteur |
| Compatibilité produit | LC1D25 LC1D38 LC1D12 LC1D32 LC1D18 LC1D09 |
| Type de réseau | CA CC |
| Classe de surcharge thermique | Classe 10A se conformer à CEI 60947-4-1 |
| Zone de réglage de protection thermique | 0,63…1 A |
| [Ui] tension assignée d’isolement | Circuit de puissance: 600 V se conformer à CSA Circuit de puissance: 600 V se conformer à UL Circuit de puissance: 690 V se conformer à CEI 60947-4-1 |
| Fréquence du réseau | 0 à 400 Hz |
| Support de montage | Platine, avec accessoires spécifiques Rail, avec accessoires spécifiques Sous le contacteur |
| Seuil de déclenchement | 1,14 +/- 0,06 Ir se conformer à CEI 60947-4-1 |
| Composition contact auxiliaire | 1 NO + 1 NF |
| [Ith] courant thermique conventionnel | 5 A pour circuit de signalisation |
| Courant admissible | 3 A à 120 V AC-15 pour circuit de signalisation 0,22 A à 125 V DC-13 pour circuit de signalisation |
| [Ue] tension assignée d’emploi | 690 V CA 0 à 400 Hz pour circuit de puissance se conformer à CEI 60947-4-1 |
| Calibre du fusible à associer | 4 A gG for circuit de signalisation 4 A BS for circuit de signalisation |
| [Uimp] tension assignée de tenue aux chocs | 6 kV |
| Sensibilité à une perte de phase | Courant de déclenchement 130 % d’Ir sur deux phases, le dernier au niveau 0 |
| Type de commande | Rouge bouton-poussoir: stop Bleu bouton-poussoir: raz |
| Compensation en température | -20…60 °C |
| Mode de raccordement | Circuit de commande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² flexible sans extrémité de câble Circuit de commande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² flexible avec extrémité de câble Circuit de commande: borniers à vis-étrier 2 câble(s) 1…2,5 mm² rigide sans extrémité de câble Circuit de puissance: borniers à vis-étrier 1 câble(s) 1,5…10 mm² flexible sans extrémité de câble Circuit de puissance: borniers à vis-étrier 1 câble(s) 1…4 mm² flexible avec extrémité de câble Circuit de puissance: borniers à vis-étrier 1 câble(s) 1…6 mm² rigide sans extrémité de câble |
| Couple de serrage | Circuit de commande :1,7 N.m – sur borniers à vis-étrier Circuit de puissance :1,7 N.m – sur borniers à vis-étrier |
| Hauteur | 66 mm |
| Largeur | 45 mm |
| Profondeur | 70 mm |
| Poids du produit | 0,124 kg |
| Tenue climatique | se conformer à IACS E10 |
| Degré de protection IP | IP20 conforming to CEI 60529 |
| Température de fonctionnement | -20…60 °C sans réduction de courant se conformer à CEI 60947-4-1 |
| Température ambiante de stockage | -60…70 °C |
| Tenue à la flamme | V1 se conformer à UL 94 |
| Robustesse mécanique | Vibrations: 6 Gn se conformer à CEI 60068-2-6 Chocs: 15 Gn pour 11 ms se conformer à CEI 60068-2-7 |
| Tenue diélectrique | 1,89 kV à 50 Hz se conformer à CEI 60947-1 |
| Normes | EN/CEI 60947-4-1 EN/CEI 60947-5-1 UL 60947-4-1 UL 60947-5-1 CSA C22.2 No 60947-4-1 CSA C22.2 No 60947-5-1 GB/T 14048.4 GB/T 14048.5 EN 50495 |
| Certifications du produit | CEI UL CSA CCC EAC BV RINA DNV-GL LROS (Lloyds register of shipping) ATEX INERIS UKCA |
