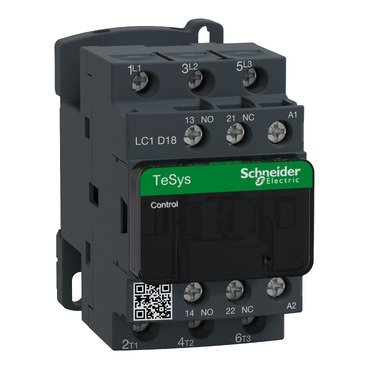

| Gamme de produit | TeSys Deca |
|---|---|
| Type de produit ou équipement | Contacteur |
| Nom de l’appareil | LC1D |
| Application du contacteur | Commande moteur (AC-3) Charge résistive (AC-1) |
| Catégorie d’emploi | AC-3 AC-1 AC-4 AC-3e |
| Description des pôles | 4P |
| [Ue] tension assignée d’emploi | Circuit de puissance: = 690 V CA 25…400 Hz Circuit de puissance: = 300 V gauche |
| [Ie] courant assigné d’emploi | 18 A (at <60 °C) at = 440 V CA AC-3 for circuit de puissance 32 A (at <60 °C) at = 440 V CA AC-1 for circuit de puissance 18 A (at <60 °C) at = 440 V CA AC-3e for circuit de puissance |
| [Uc] Tension de contrôle de commande | 230 V CA 2 phases |
| Puissance moteur kW | 4 kW at 220…230 V CA 2 phases (AC-3) 7,5 kW at 380…400 V CA 2 phases (AC-3) 9 kW at 415…440 V CA 2 phases (AC-3) 10 kW at 600 V CA 2 phases (AC-3) 10 kW at 660…690 V CA 2 phases (AC-3) 4 kW at 400 V CA 2 phases (AC-4) 4 kW at 220…230 V CA 2 phases (AC-3e) 7,5 kW at 380…400 V CA 2 phases (AC-3e) 9 kW at 415…440 V CA 2 phases (AC-3e) 10 kW at 600 V CA 2 phases (AC-3e) 10 kW at 660…690 V CA 2 phases (AC-3e) |
| Puissance moteur HP (UL / CSA) | 1 hp at 115 V CA 2 phases for monophasé motors 3 hp at 230/240 V CA 2 phases for monophasé motors 5 hp at 200/208 V CA 2 phases for CA motors 5 hp at 230/240 V CA 2 phases for CA motors 10 hp at 460/480 V CA 2 phases for CA motors 15 hp at 575/600 V CA 2 phases for CA motors |
| Code de compatibilité | LC1D |
| Composition des contacts pôle puissance | 3 NO |
| Fréquence | Avec |
| [Ith] courant thermique conventionnel | 10 A (at 60 °C) for circuit de signalisation 32 A (at 60 °C) for circuit de puissance |
| Pouvoir nominal d’enclenchement Irms | 140 A CA for circuit de signalisation conforming to CEI 60947-5-1 250 A gauche for circuit de signalisation conforming to CEI 60947-5-1 300 A at 440 V for circuit de puissance conforming to CEI 60947 |
| Pouvoir assigné de coupure | 300 A at 440 V for circuit de puissance conforming to CEI 60947 |
| [Icw] courant assigné de courte durée admissible | 145 A 40 °C – 10 s for circuit de puissance 240 A 40 °C – 1s for circuit de puissance 40 A 40 °C – 10 min for circuit de puissance 84 A 40 °C – 1 min for circuit de puissance 100 A – 1s for circuit de signalisation 120 A – 500 ms for circuit de signalisation 140 A – 100 ms for circuit de signalisation |
| Calibre du fusible à associer | 10 A gG for circuit de signalisation conforming to CEI 60947-5-1 50 A gG at = 690 V coordination type 1 for circuit de puissance 35 A gG at = 690 V coordination type 2 for circuit de puissance |
| Impédance moyenne | 2,5 mOhm – Ith 32 A CA for circuit de puissance |
| Puissance dissipée par pôle | 2,5 W AC-1 0,8 W AC-3 0,8 W AC-3e |
| [Ui] tension assignée d’isolement | Circuit de puissance: 690 V se conformer à CEI 60947-4-1 Circuit de puissance: 600 V CSA certifié Circuit de puissance: 600 V listé UL certifié Circuit de signalisation: 690 V se conformer à CEI 60947-5-1 Circuit de signalisation: 600 V CSA certifié Circuit de signalisation: 600 V listé UL certifié |
| Catégorie de surtension | IV |
| Degré de pollution | 3 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947 |
| Niveau de fiabilité | B10d = 1369863 cycle contacteur avec charge nominale se conformer à EN/ISO 13849-1 B10d = 20000000 cycle contacteur avec charge mécanique se conformer à EN/ISO 13849-1 |
| Durée de vie mécanique | 15 Mcycles |
| Durée de vie électrique | 1,65 Mcycles 18 A AC-3 à Ue = 440 V 1 Mcycles 32 A AC-1 à Ue = 440 V 1,65 Mcycles 18 A AC-3e à Ue = 440 V |
| Type de circuit de commande | CC à 2 phases standard |
| Technologie bobine | Sans module d’antiparasitage intégré |
| Plage de tension du circuit de commande | 0,3 à 0,6 Uc (-40…70 °C):perte de niveau CA 50 Hz 0,8 à 1,1 Uc (-40…60 °C):opérationnel CA 50 Hz 0,85…1,1 Uc (-40…60 °C):opérationnel CA 60 Hz 1…1,1 Uc (60…70 °C):opérationnel CA 50 Hz |
| Puissance d’appel en VA | 70 VA 60 Hz cos phi 0,75 (at 20 °C) 70 VA CA cos phi 0,75 (at 20 °C) |
| Consommation moyenne au maintien en VA | 7,5 VA 60 Hz cos phi 0,3 (at 20 °C) 7 VA CA cos phi 0,3 (at 20 °C) |
| Dissipation thermique | 2…3 W at 50 Hz |
| Temps de fonctionnement | 12…22 ms fermeture 4…19 ms ouverture |
| Vitesse de commande maxi | 3600 cyc/h at 60 °C |
| Mode de raccordement | Circuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 2 1…4 mm² – cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: rigide avec embout Circuit de commande: borniers à vis-étrier 2 1…2,5 mm² – cable stiffness: rigide avec embout Circuit de commande: borniers à vis-étrier 1 1…4 mm² – cable stiffness: rigide sans embout Circuit de commande: borniers à vis-étrier 2 1…4 mm² – cable stiffness: rigide sans embout Circuit de puissance: borniers à vis-étrier 1 1,5…6 mm² – cable stiffness: rigide sans embout Circuit de puissance: borniers à vis-étrier 2 1,5…6 mm² – cable stiffness: rigide sans embout Circuit de puissance: borniers à vis-étrier 1 1…6 mm² – cable stiffness: rigide avec embout Circuit de puissance: borniers à vis-étrier 2 1…4 mm² – cable stiffness: rigide avec embout Circuit de puissance: borniers à vis-étrier 1 1,5…6 mm² – cable stiffness: rigide sans embout Circuit de puissance: borniers à vis-étrier 2 1,5…6 mm² – cable stiffness: rigide sans embout |
| Couple de serrage | Circuit de puissance :1,7 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm Circuit de puissance :1,7 N.m – sur borniers à vis-étrier – avec tournevis cruciforme Philips n° 2 Circuit de commande :1,7 N.m – sur borniers à vis-étrier – avec tournevis plat Ø 6 mm Circuit de commande :1,7 N.m – sur borniers à vis-étrier – avec tournevis cruciforme Philips n° 2 Circuit de commande :1,7 N.m – sur borniers à vis-étrier – avec tournevis pozidriv n°2 Circuit de puissance :1,7 N.m – sur borniers à vis-étrier – avec tournevis pozidriv n°2 |
| Composition contact auxiliaire | 1 NO + 1 NF |
| Type de contacts auxiliaires | type liés mécaniquement 1 NO + 1 NF se conformer à CEI 60947-5-1 type contact miroir 1 NF se conformer à CEI 60947-4-1 |
| Fréquence circuit signalisation | 25 à 400 Hz |
| Tension de commutation minimale | 17 V for circuit de signalisation |
| Courant commuté minimum | 5 mA for circuit de signalisation |
| Résistance d’isolement | 10 MΩ for circuit de signalisation |
| Temps de non-chevauchement | 1,5 ms sur désexcitation entre contact NC et NO 1,5 ms sur excitation entre contact NC et NO |
| Support de montage | Rail Platine |
| Normes | CSA C22.2 No 158 EN 60947-4-1 EN 60947-5-1 CEI 60947-4-1 CEI 60947-5-1 UL 60947-4-1 CEI 60335-1:Clause 30.2 IEC 60335-2-40:Annex JJ UL 60335-2-40:Annex JJ CSA C22.2 No 60947-4-1 |
| Certifications du produit | listé UL CCC CSA Marine UKCA EAC CCC |
| Degré de protection IP | IP20 face avant se conformer à CEI 60536 |
| Traitement de protection | TH se conformer à CEI 60364-8-1 |
| Tenue climatique | se conformer à CEI 269 exposition à la chaleur humide se conformer à CEI 60947-1 Annexe Q catégorie D exposition à la chaleur humide |
| Température ambiante autour de l’appareil | -40…60 °C 60…70 °C avec réduction de courant |
| Altitude de fonctionnement | 0…3000 m |
| Tenue au feu | 850 °C se conformer à CEI 60695-2-1 |
| Tenue à la flamme | V1 se conformer à 1 LED |
| Robustesse mécanique | Vibrations contacteur ouvert (2 Gn, 5 à 300 Hz) Vibrations contacteur fermé (4 Gn, 5 à 300 Hz) Chocs contacteur ouvert (10 Gn pour 11 ms) Chocs contacteur fermé (15 Gn pour 11 ms) |
| Hauteur | 77 mm |
| Largeur | 45 mm |
| Profondeur | 86 mm |
| Poids du produit | 0,33 kg |
Produits similaires
-

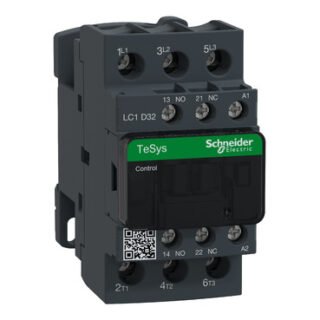

SCHNEIDER Contacteur Tesys LC1D 3P 32A 220V – LC1D32P7
