| Gamme de produit | Easy Harmony XA2 |
|---|---|
| Type de produit ou équipement | Coupure d’urgence complet |
| Nom de l’appareil | XA2 |
| Matériau de la collerette | Plastique |
| Diamètre de fixation | 22,5 mm |
| Position de montage | Toutes positions |
| Montage de l’appareil | Trou de fixation – (diamètre: 22 mm |
| Entraxe de fixation | = 30 x 40 mm (NEMA 12) – épaisseur: 1…5 mm |
| Forme de la tête de l’unité de signalisation | Rond |
| Type d’unité de commande | tourner pour déverrouiller |
| Remise à zéro | Tourner pour déverrouiller |
| Profil de l’unité de commande | Rouge coup de poing Ø 60 mm |
| Couleur de la capsule | Rouge |
| Description des contacts | 1 « O » |
| Fonctionnement des contacts | Standard |
| Ouverture positive | Avec (seulement NO) |
| Durée de vie mécanique | 100000 cycle |
| Mode de raccordement | Borniers à vis-étrier, = 2 x 1,5mm² Borniers à vis-étrier, = 2 x 1,5mm² Borniers à vis-étrier, = 1 x 0,5 mm² Bornes Faston, taille de connexion: 6,3 mm |
| Couple de serrage | 0,8 N.m |
| Protection contre les courts-circuits | 10 A fusible gL se conformer à CEI 60269-1 |
| [Ui] tension assignée d’isolement | 600 V se conformer à CEI 60947-5-1 |
| [Uimp] tension assignée de tenue aux chocs | 6 kV se conformer à CEI 60947-5-1 |
| [Ie] courant assigné d’emploi | 3 A à 24/48 V, AC-15, A600 0,27 A à 250 V, 60 x 30°, Q600 |
| Durée de vie électrique | 500000 cycle, AC-15, 3 A à 240 V, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-5 500000 cycle, 60 x 30°, 0,2 A à 110 V, cadence de fonctionnement <60 cyc/mn, facteur de charge: 0,5 se conformer à CEI 60947-5-5 |
| Fiabilité électrique | Classe I à 24 V |
| Hauteur | 30 mm |
| Largeur | 42 mm |
| Profondeur | 74,2 mm |
| Poids du produit | 0,058 kg |
| Type de commande | Momentané |
| Traitement de protection | TC |
| Température ambiante de stockage | -40…70 °C |
| Température ambiante de fonctionnement | -25…55 °C |
| Catégorie de surtension | Classe II conforming to CEI 536 |
| Degré de protection IP | IP66 conforming to CEI 60068-2-6 |
| Tenue aux chocs IK | IK04 |
| Normes | CEI 60947-5-1 GB 14048.1 GB 14048.5 CEI 60947-5-1 CEI 60536 |
| Certifications du produit | CCC CSA |
| Tenue aux vibrations | 10 gn (f= 40…500 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 70 gn (durée = 11 ms) pour en contact se conformer à CEI 60068-2-6 |
Produits similaires
-
SCHNEIDER Commutateur rotatif 0-1-2 3positions 2NO – XA2ED53
1,150 DARef: XA2ED53En Stock
Gamme de produits Easy Harmony XA2 Type de produit ou de composant Sélecteur complet Nom abrégé de l’appareil XA2 Matériau de la lunette Plastique Diamètre de montage 22,5 mm Vente par quantité indivisible 1 Centre de fixation >= 30 x 40 mm (panneau) – épaisseur : 1…5 mm Mode de fixation Écrou de fixation : …
SCHNEIDER Commutateur rotatif 0-1-2 3positions 2NO – XA2ED53Read More
Ajouter au panierMarque -
SCHNEIDER Bouton lumineux Ø22 jaune LED intégrée 220V – XA2EVM5LC
510 DARef: XA2EVM5LCEn StockGamme de produits Easy Harmony XA2 Type de produit ou de composant veilleuse monolithique Nom abrégé de l’appareil XA2 Diamètre de montage 22,5 mm Forme de la tête de l’unité de signalisation Rond Couleur du capuchon/opérateur ou de la lentille Ambre Source de lumière DIRIGÉ Culot de l’ampoule LED intégrée [Us] tension d’alimentation nominale 220…230 …
SCHNEIDER Bouton lumineux Ø22 jaune LED intégrée 220V – XA2EVM5LCRead More
Ajouter au panierMarque -

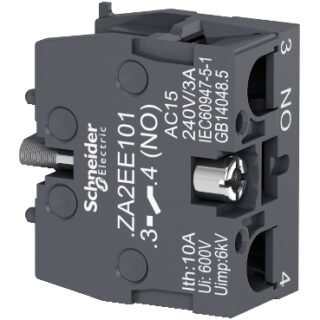

SCHNEIDER Block de contacte 1NO – ZA2EE101
