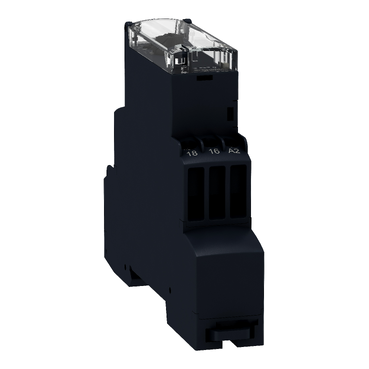

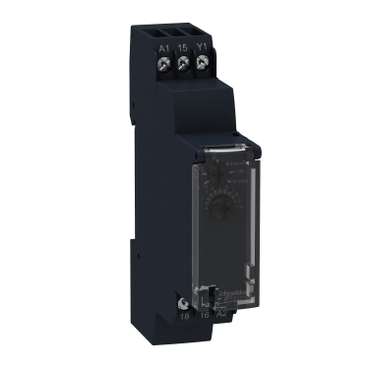

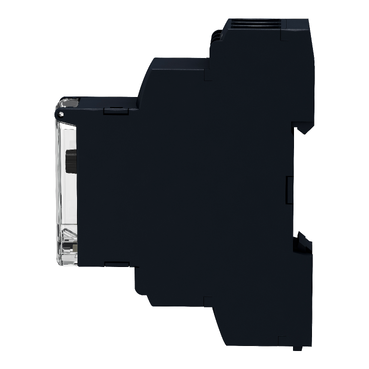

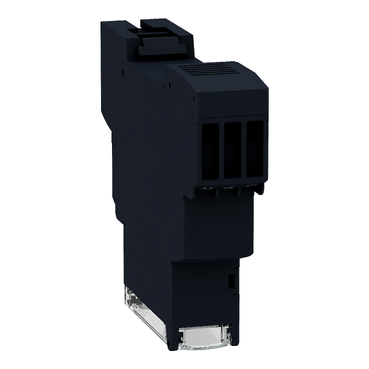

| Gamme de produit | Relais de temporisation Harmony |
|---|---|
| Type de sortie logique | Relais |
| Type de produit ou équipement | Relais de temporisation modulaire |
| Largeur | 17,5 mm |
| Nom de l’appareil | RE17R |
| Type de temporisation | Puissance d’enclenchement |
| Plage de temporisation | 1…10 min 10…100 H 0,1…1 s 6…60 s 6…60 min 1…10 s 1…10 H |
| Courant de sortie nominal | 8 A |
| Description des contacts | 1 F/O |
| Matière des contacts | Sans cadmium |
| Hauteur | 90 mm |
| Profondeur | 72 mm |
| Type de commande | Sélecteur sur bornes de raccordement |
| [Us] tension d’alimentation | 24 V CA 2 phases 24 V gauche |
| Plage d’utilisation en tension | 0,85 à 1,1 Us |
| Fréquence d’alimentation | 50…60 Hz +/- 5 % |
| Libération de la tension d’entrée | 10 V |
| Mode de raccordement | Bornes à vis, 1 x 0,5 à 1 x 3,3 mm² (AWG 20 à AWG 12) rigide sans embout Bornes à vis, 2 x 0,5 à 2 x 2,5 mm² (AWG 20 à AWG 14) rigide sans embout Bornes à vis, 1 x 0,2 à 1 x 2,5 mm² (AWG 24…AWG 14) rigide avec embout Bornes à vis, noir (1/2 AA) rigide avec embout |
| Couple de serrage | 0,6…1 N.m se conformer à CEI 60947-5-1 |
| Matière du boîtier | Auto-extinguible |
| Précision de répétition | +/- 0,5% se conformer à CEI 61812-1 |
| Dérive en température | +/- 0.05 %/°C |
| Dérive en tension | +/- 0,2 %/V |
| Réglage exact du temps de retard | +/- 10 % pleine échelle à 25 °C se conformer à CEI 61812-1 |
| Time delay type | Puissance d’enclenchement – A-Relais de mise sous tension Puissance d’enclenchement – At- Power on-delay relay w/ pause/summation (Y1) |
| Largeur d’impulsion du signal de commande | 100 ms avec charge en parallèle typique 30 ms typique |
| Résistance d’isolement | 100 MΩ à 500 V 50…60 Hz se conformer à CEI 60715 |
| Temps de reset | 120 ms sur désexcitation typique |
| Facteur de marche | 100 % |
| Puissance consommée en VA | 0…32 VA à 240 V CA/CC |
| Puissance consommée maximale en W | 0,6 W à 24 V 50…60 Hz |
| Courant commuté minimum | 10 mA à 60 V 50…60 Hz |
| Courant commuté maximum | 8 A CA/CC |
| Tension de coupure maximale | 250 V CA/CC |
| Pouvoir de coupure | 2000 VA |
| Fréquence de fonctionnement | 10 Hz |
| Durée de vie électrique | 100000 cycle pour résistive charge (8 A à 250 V CA/CC maximum) |
| Durée de vie mécanique | 10000000 cycle |
| Tenue diélectrique | 2,5 kV 1 mA/1 minute 60 Hz se conformer à CEI 61812-1 |
| [Uimp] tension assignée de tenue aux chocs | 5 kV pendant 1,2/50 µs |
| Délai de mise sous tension | 100 ms |
| Marquage | EAC |
| Distance de fuite | 4 kV/3 se conformer à CEI 60715 |
| Données de fiabilité de la sécurité | B10d = 270000 MTTFd = 296,8 années |
| Position de montage | Toutes positions par rapport au plan de montage vertical normal |
| Support de montage | Rail DIN 35 mm se conformer à CEI 60715 |
| Signalisation locale | Voyant DEL pour stabilisé : relais alimenté, aucune temporisation en cours Voyant DEL 80 % MARCHE et 20 % ARRET pour clignotant : temporisation en cours Voyant DEL 5 % MARCHE et 95 % ARRET pour impulsion: relais hors tension, pas de chrono en cours (sauf fonct Di-D, Li-L) |
| Fonction disponible | A-Relais de mise sous tension-1 F/O At- Power on-delay relay w/ pause/summation (Y1)-1 F/O |
| Poids du produit | 0,07 kg |
| Type de commande | Sans bouton de test |
| Nombre de fonctions | 2 |
| Type de temporisation | A, At |
| Fonctionnalité | Temporisateur avec retard à l’enclenchement |
| Code de compatibilité | RE17 |
| Immunité aux micro-coupures | 20 ms |
| Normes | 2006/95/EC 2004/108/EC CEI 61812-1 CEI 61000-6-3 CEI 61000-6-1 CEI 61000-6-4 CEI 61000-6-2 |
| Certifications du produit | CSA EAC GOST |
| Température ambiante de stockage | -30…60 °C |
| Température ambiante de fonctionnement | -20…60 °C |
| Degré de protection IP | IP20 se conformer à CEI 60536 (bornier) IP5x se conformer à CEI 60536 (30 à 32 V, réinitialisation manuelle) IP50 se conformer à CEI 60536 (face avant) |
| Tenue aux vibrations | 20 m/s² (f= 10…150 Hz) conforming to CEI 60068-2-6 |
| Tenue aux chocs mécaniques | 15 gn pour 11 ms se conformer à CEI 60068-2-6 |
| Humidité relative | 93 % sans condensation se conformer à CEI 60364-8-1 |
| Compatibilité électromagnétique | Test d’immunité aux transitoires électriques rapides: (en contact) ,niveau 3,6 V/m se conformer à CEI 61000-4-3 Test d’immunité aux transitoires électriques rapides: (dans l’air) ,niveau 3,8 kV se conformer à CEI 61000-4-3 Test d’immunité aux surtensions: (80 MHz à 1 GHz) ,niveau 3,oui se conformer à CEI 61000-4-3 Immunité aux champs rayonnés: (clip de connexion capacitive) ,niveau 3,1 kV se conformer à CEI 61000-4-5 Immunité aux champs rayonnés: (directe) ,niveau 3,2 kV se conformer à CEI 61000-4-5 Émissions transmises par conduction et rayonnées: (mode différentiel) ,niveau 3,1 kV se conformer à CEI 61000-4-5 Émissions transmises par conduction et rayonnées: (mode différentiel) ,niveau 3,2 kV se conformer à CEI 61000-4-5 Test d’immunité aux décharges électrostatiques: (0,15 à 80 MHz) ,niveau 3,10 V se conformer à CEI 61000-4-29 Test d’immunité aux baisses et aux interruptions de tension: (1 cycle) ,0 % se conformer à CEI 61000-4-11 Test d’immunité aux baisses et aux interruptions de tension: (25/30 cycles) ,70 % se conformer à CEI 61000-4-11 Émissions transmises par conduction et rayonnées: ,classe B se conformer à EN 55022 |
